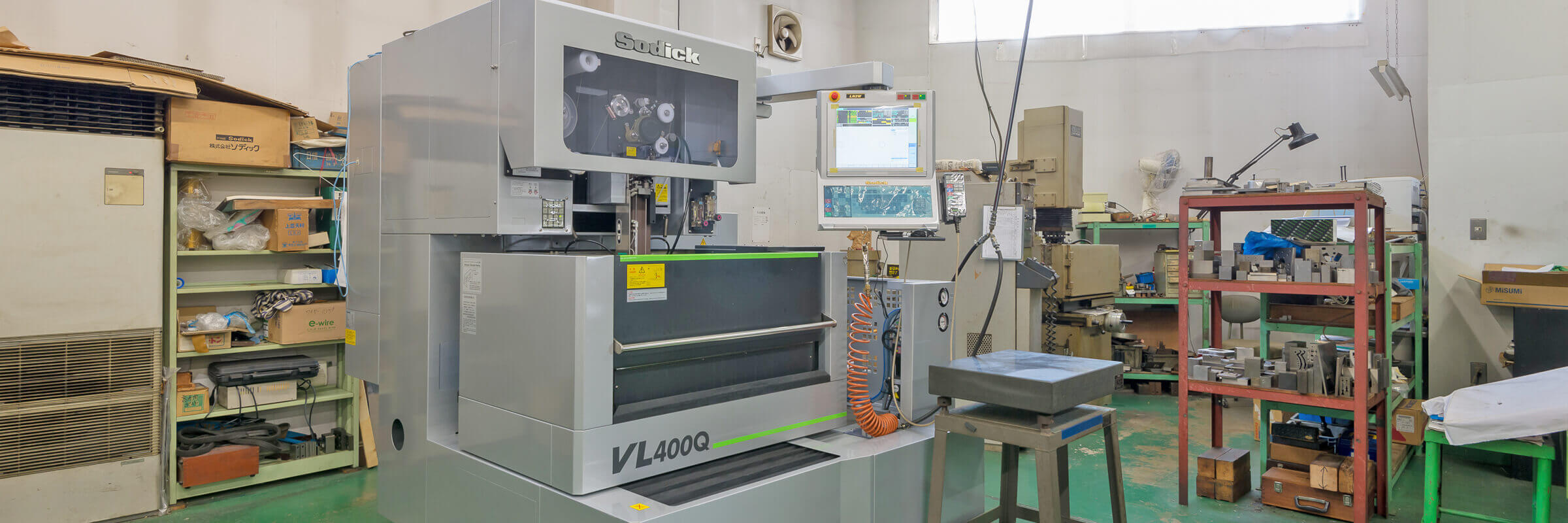

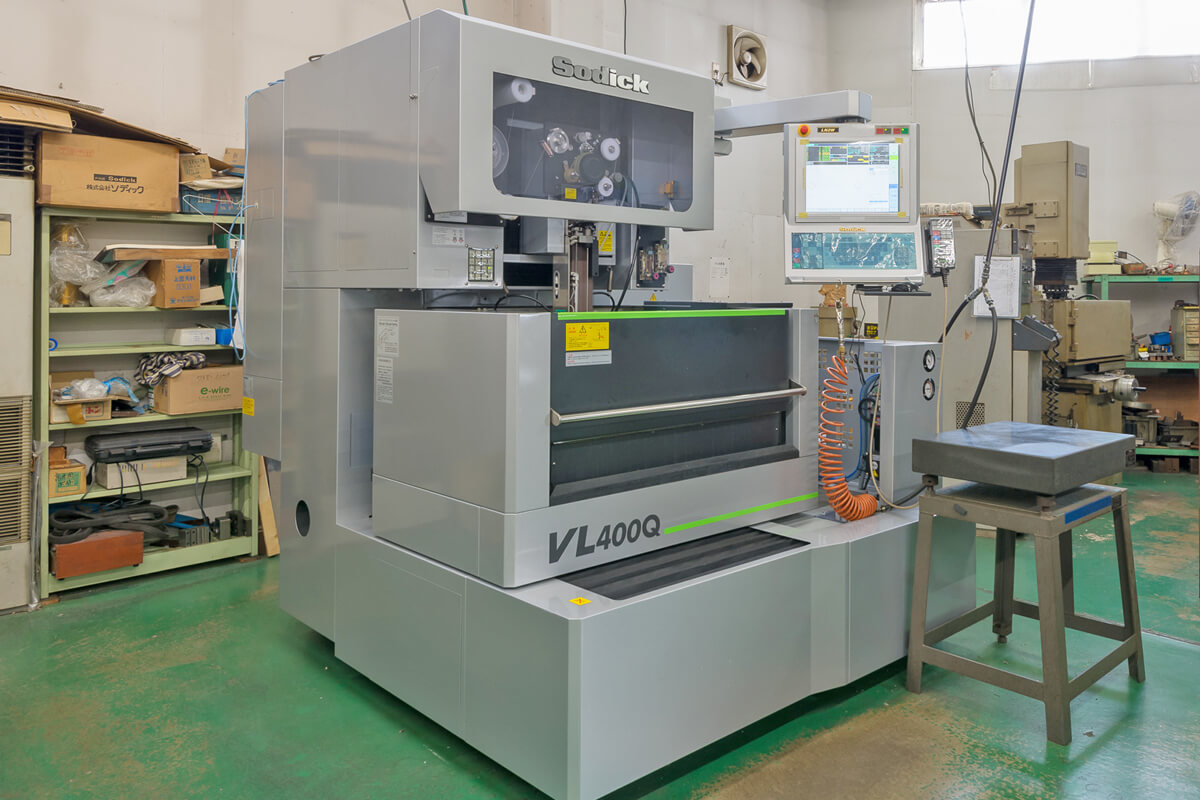

リニアモータ駆動 ワイヤー放電加工機 VL400Q


ワイヤー放電加工機とは、工作物と走行する極細のワイヤー電極との間の放電現象を利用して加工を行う工作機械です。ワイヤー電極は電気を放電させるだけで工作物には接触しない非接触加工のため、原理的にはどんなに硬い材質でも導電性さえあれば(電気を通す性質の材料であれば)加工可能です。二次元形状の金型や微細加工・精密加工などに利用されています。

使用詳細

加工タンク内寸法 幅×奥行 (mm) 860 x 690
各軸ストローク X×Y×Z (mm) 400 x 300 x 220
U×V軸ストローク (mm) 80 x 80
最大テーパ角度 ±15°(板厚:120mm)
最大加工物寸法(噴流加工時) (mm) 830 x 610 x 215
最大加工物寸法(浸漬加工時) (mm) 830 x 610 x 200
最大加工物質量(噴流加工時)(kg) 500
最大加工物質量(浸漬加工時)(kg) 350
ワイヤ電極径(mm) 0.1 ~ 0.3
ワイヤ張力(N) 3 ~ 23
最大ワイヤ送り速度(mm/sec) 420
床面からテーブル上面までの距離(mm) 900
機械本体寸法 幅×奥行×高さ (mm) 2020 x 2310 x 1990 *1
機械据付寸法 幅×奥行 (mm) 2700 x 3080
機械本体質量(kg) 2700 *2
総電気容量 3相 50/60 Hz 11 kVA
